Transparan Cephe Sistemleri
Modern mimaride iç ve dış mekân arasındaki görsel sınırı ortadan kaldırarak maksimum gün ışığı ve kesintisiz şeffaflık sunan Transparan Cephe Sistemleri (Planar / Spider Glazing); cam panellerin geleneksel alüminyum profiller yerine paslanmaz çelik mafsallı tutucular (rotül) ve kollar (spider) vasıtasıyla taşıyıcı alt karkasa noktasal olarak bağlandığı yüksek prestijli bir mimari kabuk çözümüdür.
Alüminyum düşey veya yatay kapak karkasın bulunmadığı bu sistemde, rüzgâr ve emme yükleri cam deliklerinden mafsallı rotüller üzerinden ana taşıyıcı strüktüre aktarılır; camlar arasındaki derzler ise özel ultraviyole (UV) dayanımlı nötr silikon fitillerle izole edilir.
Taşıyıcı Alt Konstrüksiyon Tipolojileri

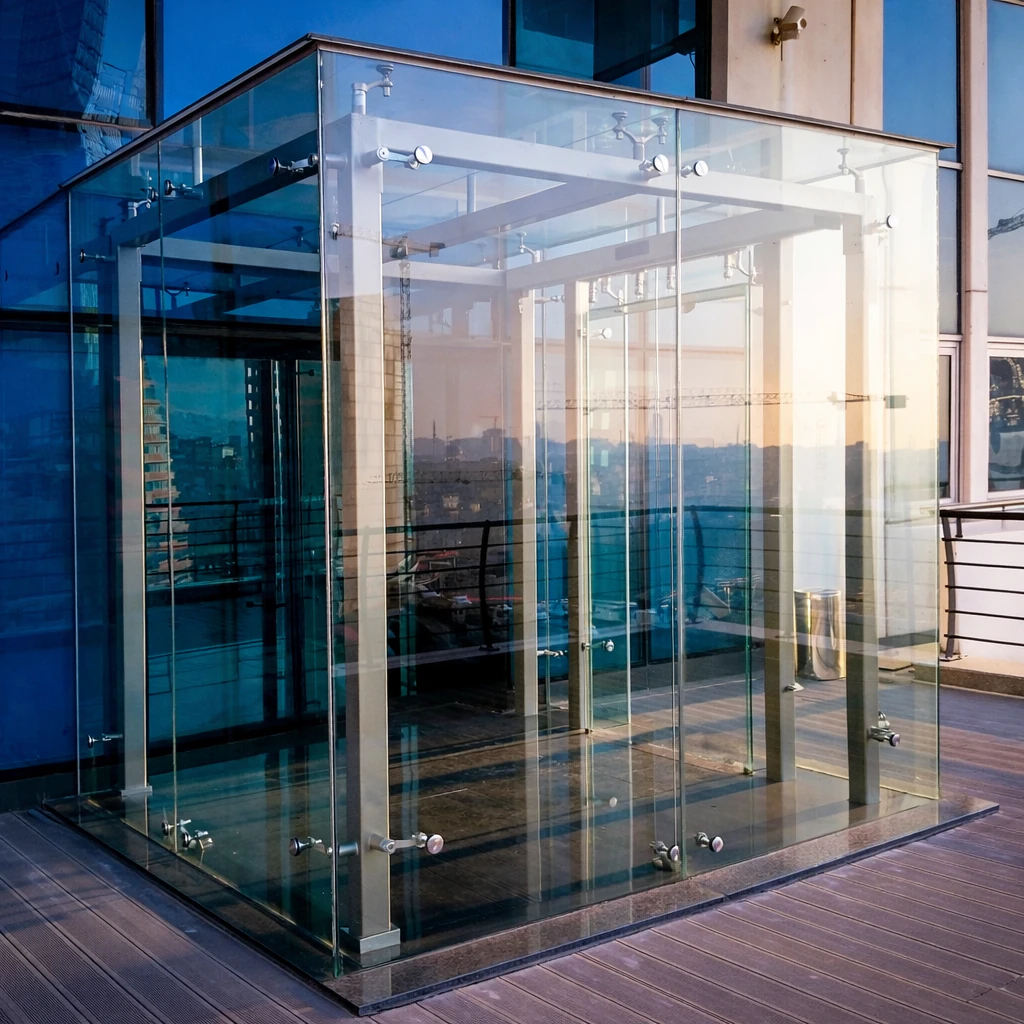

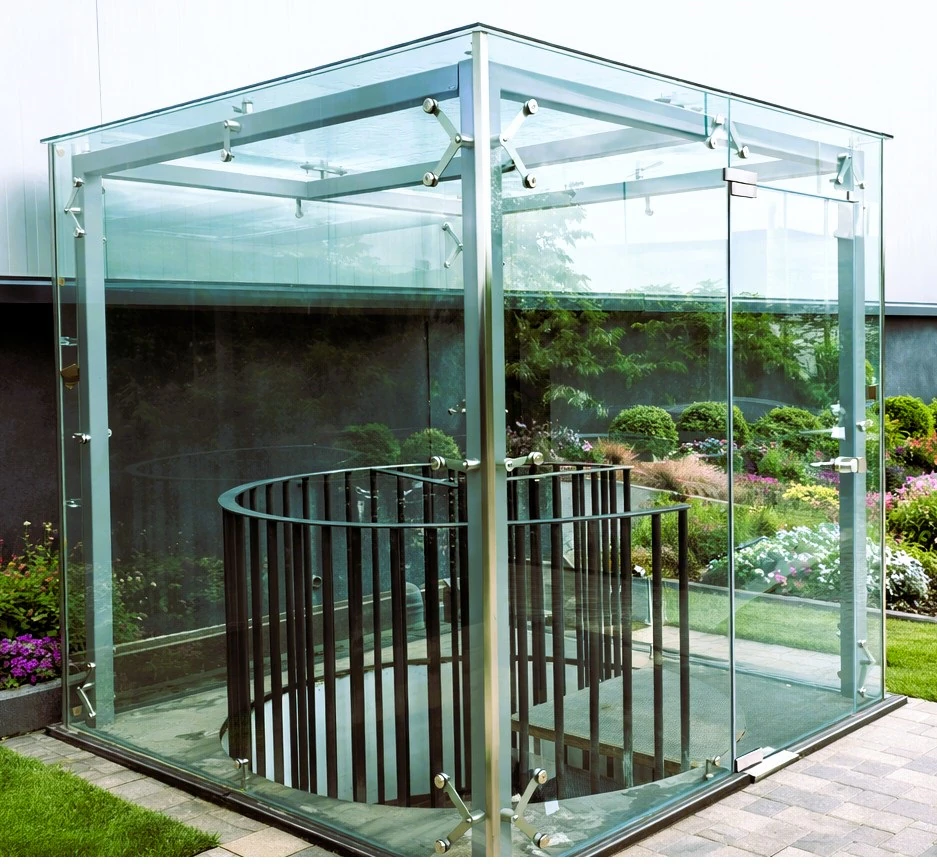

Çelik taşıyıcı konstrüksiyonlu sistemlerde ana taşıyıcı olarak mimari tasarıma uygun statik kesitlerde dairesel çelik boru dikmeler, kutu profiller veya uzay kafes çelik kirişler kullanılır. Spider braketleri çelik dikmelere kaynaklı veya ayarlı kelepçeli flanşlarla bağlanır; geniş açıklıklı ve yüksek rüzgâr yükü alan plaza girişleri ile showroomlar için idealdir.

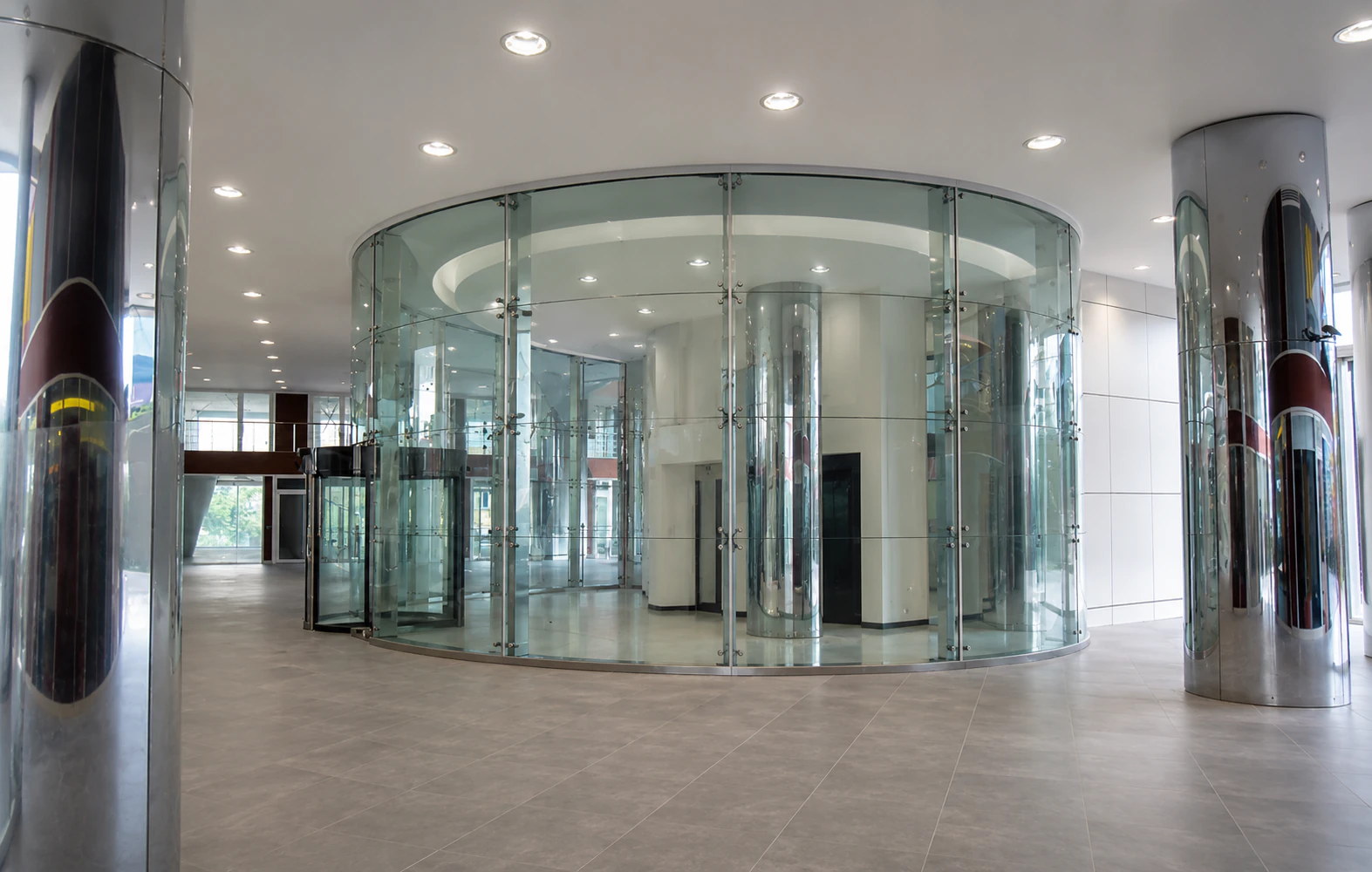

Cam taşıyıcılı (glass fin) strüktürde görsel hafifliğin ve mutlak şeffaflığın hedeflendiği yapılarda, taşıyıcı düşey kolonlar da lamine temperli kalın cam plakalardan (ör. 12+12 mm veya 15+15 mm) oluşturulur. Cephe camları, çift taraflı spider bağlantı parçalarıyla cam dikmelere sabitlenir; metal taşıyıcı görünümü sıfıra indirilir.
Ön germeli paslanmaz çelik halat / çubuklu (tension truss) sistemlerde düşey ve yatayda ön gerilimli paslanmaz çelik halat ağları (cable net) veya gergi çubukları kullanılarak minimum kütle ile maksimum rijitlik sağlanır. Rüzgâr sehimlerini karşılamak üzere özel tork anahtarlarıyla gerdirilen bu sistem, çağdaş havaalanı terminalleri ve atrium yapılarında tercih edilir.
Noktasal Bağlantı Elemanları ve Güvenlik Standartları

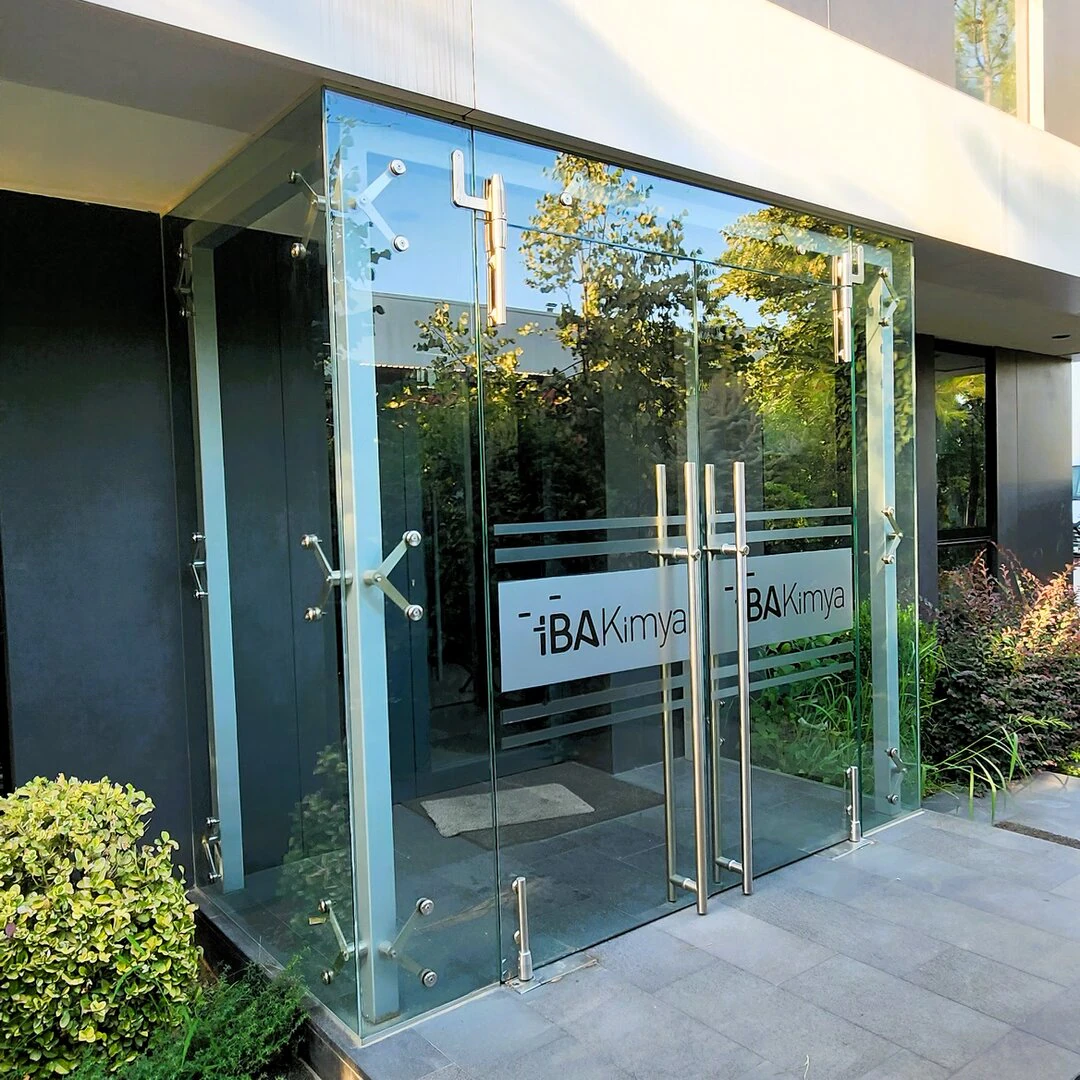

AISI 316 paslanmaz çelik spider döküm kollarda dış hava koşullarına, neme ve korozyona maksimum dayanım için 316 kalite paslanmaz çelikten (CF8M döküm) üretilen 1’li, 2’li, 3’lü ve 4’lü mafsallı kollar kullanılır.
Mafsallı küresel rotüllerde (articulated routelle) camdaki sehimleri, termal genleşmeyi ve deprem esnasındaki deplasman hareketlerini tolere etmek amacıyla küresel mafsallı paslanmaz cıvatalar kullanılır. Cam yüzeyinde havşalı (gömme baş - countersunk) veya disk başlı (button head) alternatifler seçilebilir. Camın metalle doğrudan temasını kesmek için yüksek dayanımlı EPDM ve alüminyum rondelalar kullanılır.
Lamine güvenlik camı kombinasyonlarında can güvenliği ve kırılma anında camın düşmesini engellemek amacıyla daima temperli + lamine camlar (ör. 8+8 mm, 10+10 mm PVB veya SentryGlas iyonoplast ara katmanlı) kullanılır. Isı yalıtımı gerektiren mekanlarda özel sızdırmaz rondelalı noktasal çift cam (Isıcam) kombinasyonları entegre edilir.
